تحلیل تخصصی اعداد و شناسه‌های فنی نسل‌های DDR4 و DDR5

مقدمه

در زیرساخت‌های سرور و دیتاسنتر، نقش حافظه یا RAM فراتر از صرفاً ذخیره‌سازی موقت داده‌هاست. عملکرد حافظه می‌تواند مستقیماً روی سرعت پردازش، ثبات سیستم و بهره‌وری کلی بارهای کاری تأثیرگذار باشد. در این میان، شرکت Hewlett Packard Enterprise با سری HPE SmartMemory، استانداردهای نوینی را در زمینه عملکرد، قابلیت اطمینان و مدیریت حافظه در محیط‌های سازمانی معرفی کرده است.

حافظه‌های HPE SmartMemory به‌طور اختصاصی برای کار با سرورهای HPE ProLiant، Apollo، Synergy و Blade طراحی شده‌اند و تحت آزمون‌های اعتبارسنجی دقیق‌تری نسبت به رم‌های استاندارد بازار قرار می‌گیرند. اما شناخت دقیق‌تر از مشخصات این حافظه‌ها، به‌ویژه با ظهور نسل DDR5، برای مهندسان شبکه و معماران زیرساخت IT بسیار ضروری است.

خرید سرورهای نسل 11 اچ‌پی با گارانتی نتسا

مروری بر تفاوت‌های معماری DDR4 و DDR5 در HPE SmartMemory

با افزایش تعداد هسته‌های پردازنده و پیچیدگی بارهای کاری مدرن، معماری DDR4 به محدودیت‌هایی در تأمین پهنای باند و بهره‌وری رسید. حافظه‌های DDR5 برای رفع این چالش‌ها طراحی شده‌اند و امکاناتی همچون دو برابر شدن تراکم، کنترلرهای داخلی مستقل و بهبود قابل توجه در پارامترهای RAS را ارائه می‌دهند.

جدول مقایسه HPE DDR4 vs DDR5 SmartMemory

ویژگی	HPE DDR4 SmartMemory	HPE DDR5 SmartMemory
نسل سرورهای پشتیبان	Gen9, Gen10, Gen10 Plus	Gen11 به بعد
پهنای باند (Bandwidth)	بهبود 23 درصدی نسبت به نسل قبلی	بهبود عملکرد تا 85 درصد نسبت به DDR4
ظرفیت (Capacity)	تا 256GB برای LRDIMM	تا 256GB برای RDIMM/LRDIMM (با فناوری 3DS)
سرعت انتقال (MT/s)	2666 / 2933 / 3200	4800 / 5600 / 6400
تأخیر (CAS Latency)	CAS-19 در 2666 MT/s	CAS-4046 در سرعت‌های 48006400 MT/s
رنک‌ها (Ranks)	SR, DR, QR	SR, DR, QR, OR (Octal Rank با 3DS)
فناوری 3DS	محدود به LRDIMMهای خاص	پشتیبانی از RDIMM و LRDIMM ظرفیت‌بالا
ویژگی‌های RAS	Fast Fault Tolerance, Error Reporting	پیشرفته‌تر؛ مصرف برق کمتر، ECC، CRC داخلی در تراشه DRAM
مدیریت خطا	ECC، DDDC (Dual Device Data Correction)	ECC، CRC داخلی، قابلیت جزئی خطاگیری در داخل ماژول
سازگاری backward	تنها با DDR4-compatible systems	فقط با مادربورد و CPUهای سازگار با DDR5

رمزگشایی ساختار اعداد و شناسه‌های روی حافظه‌های HPE SmartMemory

درک ساختار کدگذاری‌شده حافظه‌های HPE برای انتخاب ماژول مناسب ضروری است. در ادامه، اجزای کلیدی یک پارت‌نامبر را تحلیل می‌کنیم:

ظرفیت (Capacity)

ظرفیت رم معمولاً از اعداد زیر پیروی می‌کند:

DDR4:
- RDIMM: 8GB، 16GB، 32GB، 64GB
- LRDIMM: 64GB، 128GB، 256GB (با 3DS)
- UDIMM: 8GB، 16GB، 32GB
DDR5:
- RDIMM: 16GB، 32GB، 64GB، 128GB، 256GB
- UDIMM: 16GB، 32GB

نوع حافظه (Memory Type)

DDR4
DDR5

سرعت حافظه (Speed)

DDR4: 2666، 2933، 3200 MT/s
DDR5: 4800، 5600، 6400 MT/s

CAS Latency (CL یا CAS-xx-xx-xx)

DDR4: CAS-19 تا CAS-22
DDR5: CAS-40 تا CAS-46

Rank

Single Rank (SR)
Dual Rank (DR)
Quad Rank (QR)
Octal Rank (OR) ← فقط با فناوری 3DS در ماژول‌های ظرفیت‌بالا

Data Width (x4 / x8)

x4: پهنای بیشتر، عموماً در حافظه‌های ECC حرفه‌ای
x8: رایج و مصرف پایین‌تر

نوع ماژول (Module Type)

RDIMM: Registered DIMM
LRDIMM: Load-Reduced DIMM
UDIMM: Unbuffered DIMM

فناوری 3DS

استفاده در ماژول‌هایی مانند 128GB و 256GB Octal Rank برای افزایش تراکم و کارایی با حداقل فضای فیزیکی.

پسوند SKU (مانند -B21, -H21, -K21)

-B21: برای سرورهای Compute
-H21: برای Apollo / Edgeline
-K21: برای ذخیره‌سازی مانند StoreEasy

برای مثال:

HPE 128GB DDR5 LRDIMM 5600MT/s Dual Rank x4 3DS
تفسیر :

PHE : ساخت Hewlett Packard Enterprise

128GB :
ظرفیت رم

DDR5 :
نسل پنجم حافظه– DDR سریع‌تر، با مصرف انرژی کمتر نسبت به DDR4

LRDIMM :
Load-Reduced DIMM مخصوص سرورهای High-End، اجازه می‌ده ظرفیت بالاتری روی مادربرد نصب بشه

5600MT/s :

سرعت انتقال داده – (5600 میلیون انتقال در ثانیه)

Dual Rank :
دو رنک حافظه – عملکرد بهتر نسبت به Single Rank

x4 :
هر چیپ DRAM روی رم 4 بیت داده منتقل می‌کنه – بهینه برای ECC پیشرفته

3DS: (سه‌بعدی پشته‌ای) 3D Stacked
یعنی چیپ‌ها به صورت عمودی روی هم قرار گرفتن برای افزایش ظرفیت بدون افزایش فضا

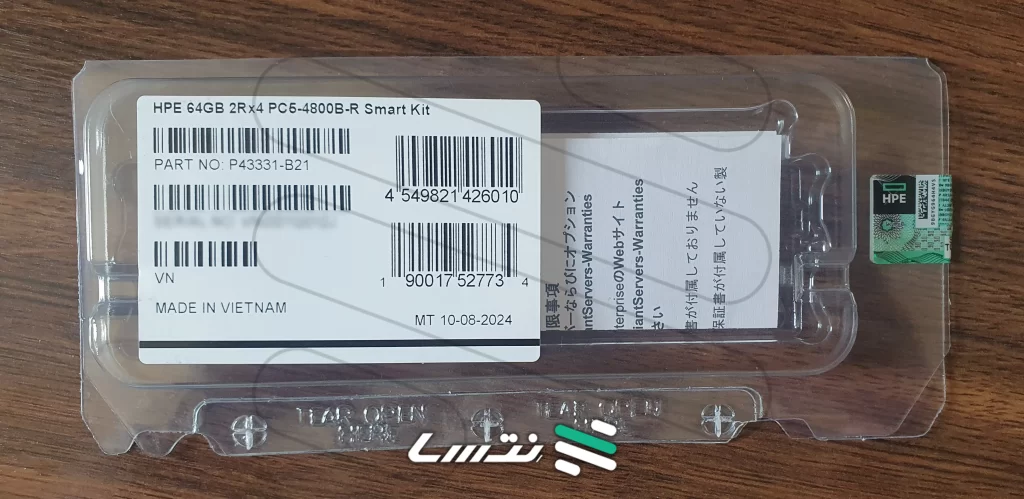

نمونه تحلیل پارت‌نامبر واقعی از رم HPE

برای درک بهتر، بیایید یک پارت‌نامبر واقعی از حافظه HPE را بررسی کنیم:

نمونه : P64706-B21

شرح مشخصات:

P64706: کد محصول اصلی حافظه
B21 : نشان‌دهنده این است که ماژول برای سرورهای Compute مانند DL یا ML طراحی شده
با مراجعه به دیتاشیت این SKU مشخص می‌شود:

ظرفیت: 32GB

نوع: DDR5 RDIMM

سرعت: 5600MT/s

Rank: Dual Rank

فناوری: x8 DRAM

نتیجه‌گیری: این ماژول مناسب سرورهای HPE ProLiant Gen11 بوده و در بارهای کاری استاندارد تا سنگین با نیاز به پهنای باند بالا بسیار مؤثر است.

مزایای تخصصی استفاده از HPE SmartMemory در شبکه‌های سازمانی

✅ سازگاری بالا با سرورهای HPE
✅ مانیتورینگ سلامت حافظه توسط Active Health System
✅ Fast Fault Tolerance برای افزایش تحمل خطا
✅ گزارش خطاهای قابل اصلاح حافظه از طریق ROM سرور در Gen10 Plus به بعد
✅ پشتیبانی از فناوری‌های روز مانند 3DS و ECC/CRC داخلی

جمع‌بندی

با ظهور DDR5، معماری حافظه سرور دچار تحول شده و HPE SmartMemory نیز با ارائه راهکارهای حرفه‌ای، پایداری، عملکرد و قابلیت اطمینان را در دیتاسنترها ارتقا داده است. انتخاب ماژول مناسب بر اساس ظرفیت، نوع ماژول، فناوری و پارت‌نامبر صحیح، از مهم‌ترین تصمیمات مهندسان زیرساخت در طراحی و توسعه شبکه‌های مدرن محسوب می‌شود.
