زیرساخت شبکه چیست و چه اجزایی دارد و چگونه طراحی می‌شود؟

زیرساخت شبکه مجموعه‌ای از اجزای سخت‌افزاری، نرم‌افزاری، ابزارهای نظارتی، سوئیچ‌ها، روترها، پروتکل‌ها و سرویس‌هایی است که بستر ارتباط میان سیستم‌ها، کاربران و برنامه‌های کاربردی را فراهم می‌کند. این زیرساخت بخش بنیادی معماری فناوری اطلاعات هر سازمان است و اجرای بسیاری از فعالیت‌های حیاتی و عملیات روزمره بر آن تکیه دارد. بنابراین پایداری و کارایی شبکه زمانی حفظ می‌شود که طراحی زیرساخت آن بر پایه نیاز واقعی سازمان و با هدف ایجاد عملکرد قابل اطمینان، امنیت بالا و قابلیت مقیاس‌پذیری انجام بگیرد.

از طرفی، امروزه زیرساخت شبکه عنصر اصلی راهبرد تحول دیجیتال سازمان‌ها به حساب می‌آید و بازار جهانی آن رو به رشد است. بسیاری از شرکت‌ها این حوزه را فرصتی برای بهره‌گیری از فناوری‌های نو مانند هوش مصنوعی و رایانش ابری می‌دانند تا بتوانند عملکرد شبکه‌های خود را هوشمندتر، امن‌تر و مقیاس‌پذیرتر کنند. چنین نگرشی موجب شده زیرساخت شبکه از یک بخش فنی به عاملی راهبردی در توسعه و رقابت دیجیتال تبدیل شود و نقشی تعیین‌کننده در آینده ارتباطات سازمانی داشته باشد. بر همین اساس پیشنهاد می‌کنیم در ادامه همراه ما باشید تا شناخت بیشتری از زیرساخت شبکه پیدا کنید و بدانید که چه اجزایی دارد و چگونه طراحی می‌شود.

طراحی شبکه کامپیوتری چیست؟

طراحی شبکه کامپیوتری فرایندی تحلیلی و فنی است. این فرایند یکی از مهم‌ترین و در عین حال چالش‌برانگیزترین وظایفی است که مهندسان و کارشناسان زیرساخت شبکه بر عهده دارند، چرا که همه شرکت‌ها به‌دنبال شبکه‌ای پایدار، پرسرعت و با کیفیت هستند.

طراحی شبکه شامل بررسی نیازهای ارتباطی، نوع داده‌های در حال تبادل، تعداد کاربران، سطح امنیت مورد انتظار و ظرفیت رشد شبکه در آینده است. در این میان، زیرساخت شبکه نقش حیاتی دارد، چرا که کیفیت عملکرد کل سیستم به نحوه طراحی و هماهنگی اجزای آن وابسته است. در این راستا، رعایت اصول طراحی شبکه کمک می‌کند ساختار موردنیاز به‌گونه‌ای شکل بگیرد که عملکرد، امنیت و پایداری در بالاترین سطح قرار داشته باشد و هزینه‌های نگه‌داری کاهش پیدا کنند.

در طراحی شبکه کامپیوتری، اتصال سیستم‌ها و تجهیزات سخت‌افزاری مانند سرورها، سوئیچ‌ها و روترها با نرم‌افزارهای مدیریتی انجام می‌شود تا انتقال داده‌ها با بیشترین سرعت و کمترین خطا انجام شود. خوشبختانه در سال‌های اخیر پیشرفت‌های قابل توجهی در حوزه سخت‌افزار رخ داده و تجهیزات شبکه از جمله سرورها قابلیت‌های بیشتری برای مدیریت، مانیتورینگ و بهینه‌سازی ارتباطات ارائه می‌دهند.

در نهایت برای دستیابی به ساختاری کارآمد، مهندسان شبکه با انتخاب توپولوژی خاص یا ترکیبی از چند توپولوژی و در نظر گرفتن نوع شبکه‌ای که قرار است پیاده‌سازی شود، معماری شبکه را طوری طراحی می‌کنند که انعطاف‌پذیری و مقیاس‌پذیری لازم برای رشد آینده سازمان را داشته باشد. در واقع اندازه و نوع سازمان در این مرحله نقش تعیین‌کننده‌ای دارد، چرا که شبکه شرکت‌های کوچک به زیرساخت ساده‌تر و منابع محدودتری نیاز دارد، در حالی که در سازمان‌های بزرگ که کلاینت‌های متعددی به شبکه متصل می‌شوند و خدمات به مشتریان برون‌سازمانی نیز ارائه داده می‌شوند، طراحی و پیاده‌سازی ممکن است زمان‌برتر و چندمرحله‌ای باشد.

در مجموع تحلیل دقیق نیازها و پیش‌بینی رشد آتی، از مهم‌ترین گام‌ها در طراحی هستند، تا شبکه علاوه بر کارایی بالا، توان پاسخگویی به تغییرات و افزایش بار کاری در آینده را نیز داشته باشد.

زیرساخت شبکه چیست؟

زیرساخت شبکه (Network Infrastructure)، اساس عملکرد هر شبکه محسوب می‌شود و همه داده‌ها، دسترسی‌ها و ارتباطات دیجیتال از طریق آن جریان پیدا می‌کنند. هدف اصلی از ایجاد زیرساخت شبکه، فراهم‌سازی بستری پایدار و امن برای انتقال اطلاعات در محیط‌های سازمانی است تا تمام اجزای فناوری اطلاعات به شکلی هماهنگ با یکدیگر تعامل داشته باشند.

مراحل طراحی زیرساخت شبکه

پیش از شروع فرایند طراحی زیرساخت شبکه، نیاز است چند نکته کلیدی در نظر گرفته شود تا در میانه راه با تغییرات پرهزینه مواجه نشوید. اولین نکته، درک تفاوت میان طراحی شبکه‌های سیمی و بی‌سیم است؛ در شبکه‌های سیمی، محل کابل‌ها، پریزها و رک‌ها از ابتدا مشخص است، در حالی که شبکه‌های بی‌سیم به تحلیل امواج و مدیریت تداخل فرکانس‌ها نیاز دارند. دومین نکته، رعایت اصول طراحی شبکه است تا کابل‌ها از مسیرهای دارای نویز عبور نکنند و تجهیزات در محیطی با تهویه و برق ایمن مستقر شوند.

درک درست از نیازهای ارتباطی، نوع داده‌ها، سطح امنیت و آینده‌نگری در توسعه شبکه، پیش‌نیاز ورود به مراحل طراحی محسوب می‌شوند. هر مرحله باید با هدف افزایش کارایی و کاهش خطا اجرا شود، چرا که طراحی شبکه فرایندی چندبُعدی است که سخت‌افزار، نرم‌افزار، امنیت و نیازهای سازمانی را در یک ساختار منسجم ترکیب می‌کند.

1-      تشخیص و تعیین نیاز مشتری و تجهیزات شبکه

هیچ شبکه‌ای بدون شناخت دقیق از نیازهای سازمان قابل طراحی نیست. مهندسان باید با مدیران و کاربران هر بخش گفت‌وگو کنند تا اهداف ارتباطی و محدودیت‌های بودجه مشخص شود. مطرح کردن سوالاتی در خصوص نوع خدمات تحت شبکه، تعداد کاربران و حجم ترافیک داده، به تصمیم‌گیری برای انتخاب تجهیزات مناسب کمک می‌کند. این مرحله سنگ‌بنای موفقیت در طراحی شبکه‌های کامپیوتری محسوب می‌شود.

در همین مرحله، تدوین و آماده‌سازی درخواست طرح پیشنهادی (RFP) و ارزیابی دقیق نیازهای ارتباطی سازمان انجام می‌شود تا دید روشنی از وضعیت فعلی و الزامات فنی شبکه به دست بیاید. همچنین نیاز است تحلیل فنی نیازهای مراکز داده و ارزیابی ظرفیت آن‌ها برای استقرار سرویس‌ها به‌عنوان بخشی از فرایند نیازسنجی انجام بگیرد، چرا که این اطلاعات در انتخاب تجهیزات و طراحی معماری شبکه تاثیر مستقیمی دارند.

در واقع جمع‌آوری اطلاعات باید بر اساس اولویت‌ها و اهداف سازمان انجام شود. به عنوان مثال اگر تمرکز بر سرویس‌دهی به مشتریان بیرونی است، باید پهنای باند کافی و سیستم‌های امنیتی قوی در نظر گرفته شود. در مقابل، اگر هدف ارتباط داخلی کارکنان است، باید روی پایداری و اشتراک‌گذاری منابع تمرکز کرد. در مجموع، شناخت دقیق نیازها کمک می‌کند طرح نهایی از نظر فنی و مالی بهینه باشد.

2-      طراحی توپولوژی شبکه و راهکارهای مرتبط

پس از تعیین نیازها، نوبت به انتخاب توپولوژی مناسب می‌رسد. در این مرحله مشخص می‌شود که تجهیزات چگونه به هم متصل خواهند شد و مسیر داده‌ها چگونه طی می‌شود. انتخاب توپولوژی مناسب (ستاره‌ای، خطی، مش یا ترکیبی) تاثیر مستقیمی بر عملکرد شبکه دارد. رعایت اصول طراحی شبکه در این مرحله بسیار مهم است، چرا که نوع اتصال، نقاط بحرانی و مسیرهای افزونگی باید دقیق محاسبه شوند.

مهندسان با طراحی کلی و اجرای ساختار شبکه‌های کامپیوتری متناسب با اهداف عملیاتی و تهیه مستندات فنی و ترسیم نقشه دقیق شبکه‌های کابلی یا بی‌سیم، پایه‌های فنی طرح را شکل می‌دهند. همچنین نیاز است طراحی و استقرار زیرساخت فیزیکی (پسیو) و منطقی مراکز داده بر اساس معماری شبکه سازمان نیز هم‌زمان مورد توجه قرار بگیرد تا ارتباط میان اجزا و مسیرهای داده به‌درستی مشخص شود.

در نهایت، گاهی ترکیب چند توپولوژی بهترین نتیجه را می‌دهد تا هم هزینه‌ها کنترل شود و هم انعطاف‌پذیری افزایش پیدا کند. در پروژه‌های بزرگ، طراحی باید به‌گونه‌ای باشد که در آینده امکان توسعه تجهیزات بدون نیاز به تغییر اساسی وجود داشته باشد. استفاده از نقشه‌های دقیق و نرم‌افزارهای مدل‌سازی در این راستا کمک می‌کند تا ساختار نهایی، قبل از پیاده‌سازی واقعی، از نظر منطقی ارزیابی شود.

3-      اجرای گام‌به‌گام طراحی

زمانی که طرح منطقی و توپولوژی نهایی تایید شد، فاز اجرای شبکه آغاز می‌شود. اجرای گام‌به‌گام یعنی هر مرحله از طراحی شبکه باید همراه با مستندسازی دقیق و آزمون جزئیات انجام شود. مهندسان باید مسیر کابل‌کشی، نصب تجهیزات، و پیکربندی نرم‌افزاری را طبق نقشه اجرا کنند تا کوچک‌ترین خطا در ادامه منجر به اختلال نشود.

در این مرحله، فعالیت‌هایی مانند پیاده‌سازی مسیرهای ترانکینگ و کانال‌های ارتباطی برای انتقال داده و کابل‌ها و اجرای کابل‌کشی ساختاریافته بر پایه استانداردهای جهانی با استفاده از کابل‌های مسی، فیبر نوری و تجهیزات مرتبط مانند سانترال، VoIP و UPS انجام می‌شود. پس از تکمیل زیرساخت فیزیکی، تیم فنی اقدام به نصب و پیکربندی تجهیزات اصلی شبکه از جمله روتر، سوئیچ، مودم، اکسس‌پوینت و تکرارگر می‌کند تا شبکه به‌صورت کامل آماده بهره‌برداری شود.

پروژه‌های بزرگ اغلب در چند فاز اجرایی تقسیم می‌شوند: نصب زیرساخت فیزیکی، پیکربندی منطقی، آزمون عملکرد و تحویل نهایی. اجرای مرحله‌ای امکان عیب‌یابی سریع‌تر و اصلاح مشکلات در هر گام را فراهم می‌کند. علاوه بر این، در هر مرحله باید گزارش عملکرد و تغییرات به‌روز شود تا تیم‌های فنی در فازهای بعدی بر اساس داده‌های دقیق تصمیم بگیرند.

4-      آزمایش شبکه قبل از نهایی کردن آن

هیچ شبکه‌ای بدون تست نهایی قابل تحویل نیست. پیش از بهره‌برداری رسمی، باید عملکرد، امنیت و پایداری شبکه تحت آزمایش قرار بگیرد. این آزمایش شامل بررسی ترافیک داده، سرعت انتقال، عملکرد سوئیچ‌ها و روترها و صحت تنظیمات امنیتی است. هدف این است که مطمئن شویم زیرساخت طراحی‌شده همان کارایی مورد انتظار را ارائه می‌دهد.

در همین فاز، تیم طراحی با انجام طرح‌های بهینه‌سازی و ارائه راهکارهای توسعه برای ارتقای عملکرد زیرساخت موجود، نقاط ضعف احتمالی را برطرف کرده و اطمینان حاصل می‌کند که ساختار نهایی شبکه با نیازهای واقعی سازمان هم‌خوانی کامل دارد.

تست شبکه نه‌تنها اشکالات احتمالی را آشکار می‌کند بلکه میزان انطباق طراحی با نیازهای واقعی سازمان را نیز نشان می‌دهد. در بسیاری از پروژه‌ها، مرحله تست با همکاری تیم کارفرما انجام می‌شود تا بازخورد واقعی کاربران جمع‌آوری شود. این فرایند کمک می‌کند پیش از بهره‌برداری رسمی، تمامی نواقص اصلاح و طرح به‌صورت بهینه تحویل داده شود.

5-      رشد احتمالی شبکه سازمانی را در نظر بگیرید

یکی از مهم‌ترین اصول در طراحی شبکه کامپیوتری، آینده‌نگری و مقیاس‌پذیری است. زیرساخت ارتباطی هیچ سازمانی در طول زمان ثابت نمی‌ماند؛ و به مرور تعداد کاربران، تجهیزات و سرویس‌ها افزایش پیدا می‌کنند. بنابراین در طراحی باید ظرفیت توسعه، مسیرهای افزونگی و قابلیت ارتقا در نظر گرفته شود تا در آینده بدون تغییر اساسی بتوان شبکه را گسترش داد.

در این مرحله نیز ادامه‌ی همان فرایند بهینه‌سازی اهمیت دارد؛ به همین دلیل نیاز است طرح‌های توسعه و بهینه‌سازی زیرساخت به‌طور مستمر بررسی و اجرا شوند تا شبکه پاسخگوی رشد آینده سازمان باشد.

افزونگی در مسیرها، استفاده از سوئیچ‌های ماژولار و طراحی ساختارهای قابل ارتقا، از راهکارهای کلیدی در این بخش هستند. به‌علاوه، مستندسازی کامل نقشه‌ها و پیکربندی‌ها باعث می‌شود در زمان توسعه یا رفع اشکال، تیم فنی دچار سردرگمی نشود. شبکه‌ای که با نگاه به آینده طراحی شود، پایداری و بازده بالاتری خواهد داشت و نیازهای رشد سازمان را به‌خوبی پاسخ می‌دهد.

انواع شبکه در سازمان‌ها

شبکه‌های سازمانی را می‌توان از دیدگاه‌های مختلف دسته‌بندی کرد؛ اما یکی از مهم‌ترین جنبه‌ها، بررسی نوع تجهیزات و اجزایی است که ساختار شبکه را شکل می‌دهند. در واقع، هر شبکه سازمانی صرف‌نظر از نوع و مقیاس خود (LAN، WAN یا MAN (شبکه شهری یا شبکه کلان شهری  Metropolitan Area Networ )، از مجموعه‌ای از اجزای سخت‌افزاری و نرم‌افزاری تشکیل شده است که انتقال داده، کنترل ترافیک و امنیت اطلاعات را ممکن می‌سازند:

تجهیزات سخت‌افزاری

مهم‌ترین تجهیزات زیرساخت شبکه مجموعه‌ای از ابزارها و مولفه‌های سخت‌افزاری هستند که ارتباط، انتقال داده، و مدیریت ترافیک را در شبکه‌های کامپیوتری ممکن می‌سازند. این تجهیزات بسته به نوع شبکه، اندازه سازمان، و سطح امنیت موردنیاز متفاوت‌ هستند. با این حال، در هر ساختار شبکه‌ای دو گروه اصلی تجهیزات وجود دارد. تجهیزات اکتیو شبکه و تجهیزات پسیو شبکه. تجهیزات اکتیو نقش پویا و هوشمندی در هدایت داده‌ها دارند و به برق وابسته‌اند، در حالی که تجهیزات پسیو بیشتر وظیفه نظم‌بخشی به ساختار شبکه را بر عهده دارند.

درک صحیح از عملکرد هرکدام از این گروه‌ها در طراحی، پیاده‌سازی و نگهداری شبکه ضروری است. یک طراحی کارآمد نیازمند تلفیق دقیق این تجهیزات بر اساس توپولوژی و نیازهای ارتباطی سازمان است تا شبکه‌ای پایدار، امن و مقیاس‌پذیر ایجاد شود. در ادامه می‌توانید با تجهیزات سخت‌افزاری شبکه در هر دو گروه آشنا شوید:

تجهیزات اکتیو شبکه

تجهیزات اکتیو (Active Network Devices) به تجهیزاتی گفته می‌شود که فعالانه در جریان داده نقش دارند. یعنی داده‌ها را پردازش، مسیریابی، تقویت یا فیلتر می‌کنند. از جمله این تجهیزات سوئیچ، روتر، فایروال، اکسس پوینت، سرور و… هستند.

• سرور:

سرور شبکه یک سیستم محاسباتی قدرتمند است که نقش مرکزی در ارائه سرویس‌ها و منابع به سایر دستگاه‌ها در بستر شبکه را دارد. این سیستم سخت‌افزاری با هدف مدیریت داده، پردازش درخواست‌ها و اجرای برنامه‌های سازمانی طراحی شده و به کاربران اجازه می‌دهد به منابع اشتراکی مانند فایل‌ها، چاپگرها و پایگاه‌های داده دسترسی پیدا کنند. برخلاف رایانه‌های معمولی، سرورها به‌گونه‌ای ساخته می‌شوند که به‌صورت مداوم و پایدار در شبانه‌روز فعال بمانند. هدف از استفاده آن‌ها ایجاد بستری قابل اعتماد برای اجرای سرویس‌های حیاتی شبکه است تا ارتباط میان سیستم‌ها بدون وقفه برقرار باشد.

سرورها در انواع مختلفی تولید می‌شوند و هر نوع برای محیط یا مقیاس خاصی از شبکه مناسب است. از جمله آن‌ها سرورهای ایستاده یا تاور، سرورهای رکمونت و سرورهای بلید هستند. سرورهای ایستاده بیشتر در شرکت‌های کوچک یا دفاتر مستقل استفاده می‌شوند و به دلیل ساختار باز، امکان ارتقای سخت‌افزاری آسانی دارند.

در مراکز داده، سرورهای رک‌مونت کاربرد گسترده‌تری دارند، چرا که در رک‌ها نصب می‌شوند و فضای کمتری اشغال می‌کنند. نوع پیشرفته‌تر آن‌ها، سرورهای بلید هستند که در قالب ماژول‌های فشرده درون شاسی قرار می‌گیرند و توان پردازشی بالایی ارائه می‌دهند. در مجموع انتخاب نوع سرور به حجم پردازش، تعداد کاربران، و الزامات ذخیره‌سازی شبکه بستگی دارد. این تنوع باعث شده سرورها در همه سطوح سازمانی، از دفاتر کوچک تا مراکز داده ابری، نقشی کلیدی داشته باشند.

• سوئیچ‌:

سوئیچ شبکه یکی از تجهیزات کلیدی و هوشمند در زیرساخت شبکه است که وظیفه برقراری ارتباط، مدیریت ترافیک و انتقال داده بین دستگاه‌های مختلف را بر عهده دارد. اغلب سوئیچ‌ها در لایه دوم فعالیت کرده و بسته‌های داده را بر اساس آدرس سخت‌افزاری (MAC Address) به مقصد مناسب ارسال می‌کنند.

برخی سوئیچ‌ها نیز در لایه سوم (Network Layer) عمل می‌کنند و علاوه بر ارسال داده، وظیفه مسیریابی بین شبکه‌ها بر اساس IP Address را دارند. این تقسیم‌بندی سه‌گانه موجب شده سوئیچ‌ها در شبکه‌های محلی (LAN) یا شهری (MAN) عملکردی دقیق، سریع و کارآمد داشته باشند و ارتباطات داخلی شبکه را با حداقل تاخیر برقرار کنند.

سوئیچ‌ها از نظر ساختار سخت‌افزاری در مدل‌های مختلفی مانند Fixed، ماژولار، Stackable، PoE و فیبرنوری تولید می‌شوند که هرکدام متناسب با مقیاس و نیاز شبکه کاربرد دارند. سوئیچ‌های Fixed برای شبکه‌های کوچک یا متوسط مناسب هستند، در حالی که نوع ماژولار در سازمان‌های بزرگ استفاده می‌شود و امکان افزودن کارت‌ها و پورت‌های توسعه را فراهم می‌کند. سوئیچ‌های Stackable با قابلیت اتصال چند دستگاه به صورت واحد عمل کرده و مدیریت شبکه را ساده‌تر می‌سازند. نوع PoE با قابلیت انتقال برق و داده از طریق کابل شبکه برای تجهیزات اکتیو مانند دوربین یا اکسس پوینت کاربرد دارد و مدل فیبرنوری نیز برای ارتباط‌های پرسرعت در فواصل طولانی استفاده می‌شود.

• Access Point:

اکسس پوینت (Access Point) یا نقطه دسترسی، سیستمی است که امکان اتصال بی‌سیم دستگاه‌ها به شبکه را فراهم می‌کند. عملکرد آن مشابه سوئیچ در شبکه‌های کابلی است، با این تفاوت که از امواج رادیویی برای ارسال و دریافت داده‌ها استفاده می‌کند. اکسس پوینت‌ها در شبکه‌های WLAN نقش گسترش‌دهنده پوشش وای‌فای را دارند و می‌توانند سیگنال‌ها را در محدوده‌ای بین ۱۰۰ تا ۳۰۰ متر پخش کنند. این دستگاه‌ها در محیط‌های اداری، تجاری و عمومی برای ایجاد ارتباط بی‌سیم پایدار میان کاربران کاربرد دارند. نسل جدید اکسس پوینت‌ها قابلیت اتصال هم‌زمان بیش از ۲۰۰ کاربر را دارند و با افزایش تعداد آن‌ها می‌توان محدوده پوشش را به‌صورت گسترده‌تر توسعه داد.

اکسس پوینت‌ها در انواع مختلفی از جمله Indoor (داخلی) و Outdoor (بیرونی) طراحی می‌شوند. نوع داخلی برای محیط‌های اداری با تراکم بالا مناسب است، در حالی که مدل‌های بیرونی در فضاهای باز مانند بنادر یا مراکز صنعتی استفاده می‌شوند. از نظر عملکرد، APها می‌توانند مستقل (Standalone) یا تحت کنترل متمرکز (Controller-Based) باشند؛ نوع دوم برای شبکه‌های بزرگ‌تر مناسب است و از طریق کنترلر مرکزی پیکربندی می‌شود.

• آنتن‌های تقویتی:

 این آنتن‌ها برای بهبود کیفیت و افزایش برد سیگنال‌های بی‌سیم در شبکه‌های وایرلس مورد استفاده قرار می‌گیرند. با استفاده از آنتن‌های Directional یا Omni می‌توان محدوده پوشش شبکه را بهینه کرد.

• روتر:

در شبکه‌های کامپیوتری، روتر دستگاهی است که داده‌ها را میان شبکه‌های مختلف جابه‌جا می‌کند و در واقع دروازه خروجی شبکه محسوب می‌شود. هر بسته اطلاعاتی پیش از خروج از شبکه به روتر می‌رسد، روتر آدرس IP و مقصد آن را بررسی کرده و بهترین مسیر را برای انتقال انتخاب می‌کند. این فرایند تا رسیدن بسته به مقصد ادامه دارد. مهم‌ترین کاربرد روتر، اشتراک‌گذاری یک اتصال شبکه بین چند کاربر و افزایش بهره‌وری ارتباطات است. همچنین با استفاده از فناوری NAT، چندین کاربر می‌توانند از یک IP عمومی برای اتصال به اینترنت استفاده کنند. روتر با انجام عملیات فیلترینگ بسته‌ها و استفاده از تکنیک‌های مسیریابی پویا، امنیت و سرعت تبادل داده را حفظ کرده و از ازدحام و اختلال در شبکه جلوگیری می‌کند.

روترها در دو نوع سیمی و بی‌سیم برای اتصال به مودم و ایجاد ارتباط بین دستگاه‌ها استفاده می‌شوند. در نوع بی‌سیم، داده‌ها پس از تبدیل به سیگنال‌های رادیویی از طریق آنتن در شبکه محلی توزیع می‌شوند و در نوع سیمی، از کابل اترنت برای اتصال استفاده می‌شود.

علاوه بر این، در شبکه‌های بزرگ از مدل‌های تخصصی‌تر مانند روتر اصلی و روتر لبه بهره گرفته می‌شود. روتر اصلی در هسته شبکه قرار دارد و مسئول انتقال حجم بالایی از داده‌ها میان مسیرهای داخلی است، در حالی که روتر لبه در مرز شبکه فعالیت کرده و ارتباط با شبکه‌های خارجی را از طریق پروتکل‌هایی مانند BGP برقرار می‌کند. در برخی ساختارها نیز از روترهای مجازی استفاده می‌شود که به‌صورت نرم‌افزاری پیاده‌سازی شده و وظایف روتر سخت‌افزاری را در محیط‌های مجازی انجام می‌دهند. این نوع روترها با استفاده از پروتکل‌های افزونگی، پایداری شبکه را در مواقع بروز خطا حفظ می‌کنند.

• فایروال:

فایروال سخت‌افزاری ابزاری حیاتی برای محافظت از کل مرز شبکه در برابر نفوذ، بدافزار و دسترسی‌های غیرمجاز است. این سیستم با بررسی بسته‌های اطلاعاتی ورودی و خروجی، براساس قوانین از پیش تعیین‌شده تصمیم می‌گیرد که اجازه عبور بدهد یا آن را مسدود کند. فایروال می‌تواند از سطح فردی تا سازمانی امنیت داده‌ها را تضمین کرده و با نظارت مداوم بر ترافیک شبکه، فعالیت‌های مشکوک را شناسایی کند.

فایروال سخت‌افزاری به صورت یک دستگاه مستقل بین شبکه و اینترنت نصب می‌شود و محل استقرار آن در ورودی یا خروجی شبکه در لایه‌های 3 و 4 Network و Transport است. این مدل به دلیل پردازش مستقل از سیستم‌های میزبان، تاثیری بر عملکرد دستگاه‌های داخلی ندارد. سرعت بالا، پایداری، و توانایی کنترل حجم زیاد ترافیک نیز از مزایای آن به شمار می‌آیند. در نهایت باید توجه داشته باشید که برای پیکربندی دقیق آن باید از متخصصان امنیت شبکه کمک گرفت تا عملکرد حفاظتی در بالاترین سطح برقرار شود.

تجهیزات پسیو شبکه

تجهیزات پسیو (Passive Network Devices) به تجهیزاتی گفته می‌شود که فعالانه داده‌ها را پردازش نمی‌کنند و نقش آن‌ها صرفا انتقال، اتصال و نگهداری مسیرهای شبکه است. از جمله این تجهیزات کابل شبکه، پچ پنل، رک، کانکتور و پچ کورد، داکت، فیبر نوری و… هستند.

• کابل‌های شبکه (LAN Cable):

کابل‌های شبکه از نوع زوج به‌هم‌تابیده (Cat5e، Cat6 و بالاتر) هستند که داده‌ها را بین تجهیزات منتقل می‌کنند. این کابل‌ها در محیط‌های مختلف بر اساس سرعت، پهنای باند و مقاومت در برابر نویز انتخاب می‌شوند.

• کابل‌های فیبر نوری:

از فیبر نوری برای انتقال داده در فواصل طولانی و با سرعت بالا استفاده می‌شود. این کابل‌ها از هسته شیشه‌ای ساخته شده‌اند و سیگنال‌های نوری را منتقل می‌کنند. اگرچه کارایی بالایی دارند، اما هزینه نصب و نگهداری بالاتری نسبت به کابل‌های مسی دارند.

• رک شبکه:

رک، محفظه‌ای فلزی برای نگهداری تجهیزات شبکه مانند سوئیچ‌ها، روترها، پچ‌پنل‌ها و سرورها است. رک‌ها ضمن نظم‌دهی، از تجهیزات در برابر گردوغبار، نوسانات دما و آسیب فیزیکی محافظت می‌کنند.

نرم‌افزارها و سرویس‌ها

نرم‌افزارها و سرویس‌ها ابزارهایی هستند که به مدیریت، نظارت و بهینه‌سازی شبکه‌های کامپیوتری کمک می‌کنند. از جمله آن‌ها می‌توان به سیستم‌عامل‌ و سرویس‌های مهمی مانند Active Directory و نرم‌افزارهای مانیتورینگ اشاره کرد. هر کدام از این ابزارها اجرا یک شبکه کامپیوتری و نظارت بر آن را ساده‌تر می‌کنند:

• سیستم عامل:

سیستم‌عامل شبکه نرم‌افزاری است که وظیفه کنترل منابع سخت‌افزاری و نرم‌افزاری شبکه را بر عهده دارد. این سیستم ارتباط میان رایانه‌ها را در قالب شبکه‌های محلی یا بی‌سیم برقرار می‌کند و امکان اشتراک داده‌ها، اجرای برنامه‌ها و مدیریت پیام‌ها را فراهم می‌سازد. سیستم‌عامل شبکه قابلیت پشتیبانی از چندین دستگاه متصل را دارد و عملکرد آن به گونه‌ای است که منابع مشترک را میان کاربران تقسیم می‌کند. مدیران شبکه با استفاده از این سیستم می‌توانند کارایی، امنیت و هماهنگی میان رایانه‌های عضو شبکه را حفظ کنند و عملیات مدیریتی را به صورت متمرکز انجام دهند.

• سرویس Active Directory:

Active Directory ساختاری نرم‌افزاری در ویندوز سرور است که مدیریت کاربران، گروه‌ها و دستگاه‌ها را به شکل متمرکز انجام می‌دهد. این سرویس با فراهم‌کردن احراز هویت و کنترل دسترسی، امنیت شبکه را افزایش می‌دهد. بخش اصلی آن AD DS است که مسئول تعریف سیاست‌ها و مجوزهای دسترسی است. در کنار آن سرویس‌هایی مانند AD CS برای گواهی‌های دیجیتال، AD FS برای احراز هویت فدراسیونی، AD RMS برای محافظت از داده‌ها با کنترل حقوق دسترسی و AD LDS برای اجرای مستقل دایرکتوری از دامنه به کار می‌رود.

• سرویس DHCP:

پروتکل DHCP مسئول تخصیص خودکار آدرس IP به دستگاه‌های متصل به شبکه است. این فرایند باعث می‌شود هر رایانه بدون نیاز به تنظیمات دستی بتواند به شبکه و اینترنت متصل شود. در شبکه‌های بزرگ، DHCP روی سرور اختصاصی اجرا می‌شود تا مدیریت آدرس‌ها دقیق‌تر انجام بگیرد. این سرویس از تداخل IP جلوگیری کرده و موجب افزایش سرعت در اتصال دستگاه‌ها می‌شود. نبود DHCP مشکلاتی مانند هم‌پوشانی آدرس‌ها و قطعی ارتباط ایجاد می‌کند. به همین دلیل، DHCP یکی از اجزای حیاتی در زیرساخت شبکه محسوب می‌شود.

• سرویس DNS:

DNS یا سامانه نام دامنه، سرویسی است که نام‌های دامنه را به آدرس‌های عددی IP تبدیل می‌کند تا ارتباط میان کاربران و سرورها برقرار شود. این سیستم پایگاه داده‌ای ساختارمند دارد که در سرورهای شبکه ذخیره می‌شود. زمانی که کاربر نام وب‌سایتی را وارد می‌کند، DNS آن را به آدرس IP متناظر ترجمه کرده و مسیر ارتباط را مشخص می‌کند. وجود DNS باعث سهولت در استفاده از منابع شبکه و جابه‌جایی آسان میان سرورها می‌شود. بدون آن، کاربران مجبور به حفظ و وارد کردن آدرس‌های عددی پیچیده خواهند بود.

• نرم‌افزارهای مانیتورینگ:

نرم‌افزارهای مانیتورینگ شبکه ابزارهایی برای نظارت بلادرنگ بر عملکرد تجهیزات، سرورها و سرویس‌ها هستند. این نرم‌افزارها داده‌های مربوط به ترافیک، وضعیت دستگاه‌ها و میزان مصرف منابع را ثبت و تحلیل می‌کنند. از میان ابزارهای شناخته‌شده می‌توان به  PRTG، Nagios، Zabbix، SolarWinds NPM  و Cisco Prime اشاره کرد. این برنامه‌ها با ارائه هشدار، گزارش و داشبوردهای تحلیلی، به مدیران شبکه کمک می‌کنند مشکلات احتمالی را پیش از بروز اختلال شناسایی کنند. استفاده از این ابزارها موجب بهبود کارایی، پایداری و امنیت زیرساخت شبکه می‌شود.

سیستم‌های امنیتی و آنتی‌ویروس شبکه‌ای

سیستم‌های امنیتی و آنتی‌ویروس شبکه‌ای نقش مهمی در محافظت از زیرساخت شبکه در برابر تهدیدات سایبری دارند. این سامانه‌ها با ترکیب ابزارهای تشخیص، پیشگیری و واکنش، مانع نفوذ بدافزارها، کرم‌ها و تروجان‌ها می‌شوند. آنتی‌ویروس تحت شبکه با پویش فایل‌های اجرایی، رفتار مشکوک را شناسایی کرده و در صورت نیاز فایل را در محیط قرنطینه برای بررسی بیشتر قرار می‌دهد. بانک اطلاعاتی به‌روز این نرم‌افزار شامل امضاهای ویروس و الگوهای رفتاری مخرب است که به‌طور خودکار در سراسر شبکه به‌روزرسانی می‌شود. هدف این سامانه حفظ سلامت داده‌ها و اعتبار سازمان است.

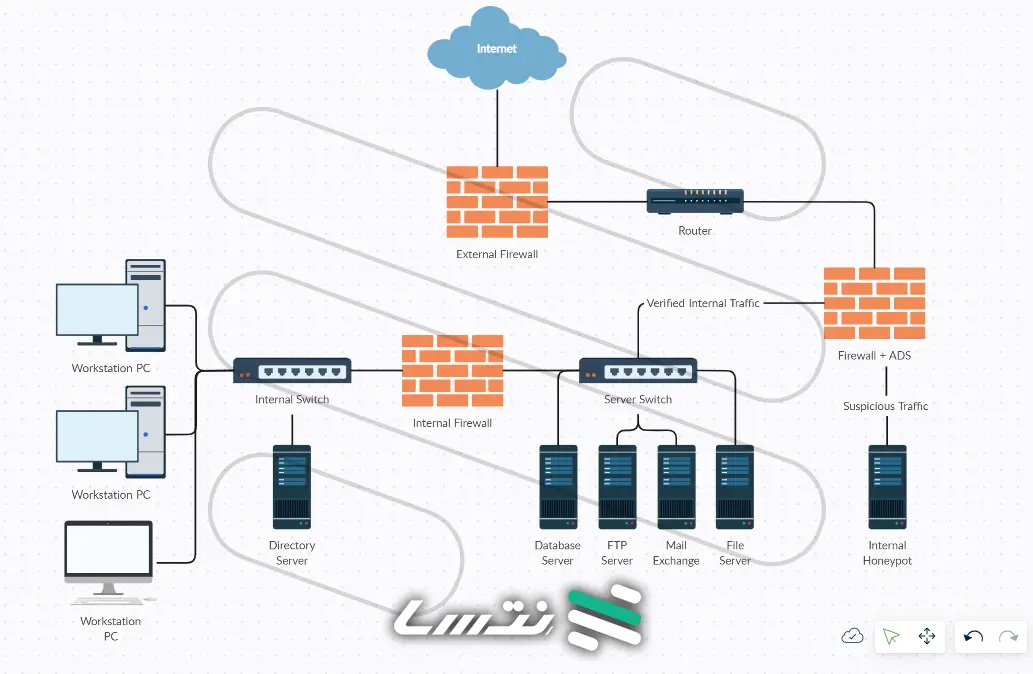

نقشه شبکه چیست؟

نقشه شبکه نمایی بصری از ساختار و معماری ارتباطی یک سازمان است که در آن نحوه‌ی اتصال تجهیزات، مسیر کابل‌کشی، و جایگاه گره‌ها و دستگاه‌های شبکه به‌صورت دقیق مشخص می‌شود. در واقع یک نقشه ابزاری حیاتی برای مهندسان شبکه است تا بتوانند جایگاه فیزیکی و منطقی تجهیزات را به‌درستی شناسایی کنند و استقرار آن‌ها را انجام دهند. در طراحی نقشه شبکه باید به جزئیاتی مانند مسیر عبور کابل‌ها، موقعیت رک‌ها، ارتباط میان سوئیچ‌ها و سرورها و همچنین نحوه‌ی پشتیبانی و نگهداری آتی توجه ویژه‌ای داشت.

در واقع نقشه شبکه نقطه‌ی اتصال میان طراحی شبکه و اجرای عملی آن است. بسیاری از متخصصان پیش از پیاده‌سازی فیزیکی، با ترسیم دقیق دیاگرام ارتباطی از بروز خطاهای احتمالی جلوگیری می‌کنند. مشاهده‌ی نمونه نقشه شبکه های کامپیوتری به مهندسان کمک می‌کند تا ارتباط میان اجزا را بهتر درک کرده و عملیات نصب، پیکربندی و عیب‌یابی را سریع‌تر انجام دهند. نقشه شبکه در حقیقت نقشه راه موفقیت در استقرار زیرساخت ارتباطی سازمان است.

جمع‌بندی

زیرساخت شبکه، بنیان ارتباطات سازمانی و ستون اصلی کارایی سامانه‌های فناوری اطلاعات است. طراحی درست آن نه‌تنها به بهبود سرعت انتقال داده‌ها منجر می‌شود، بلکه پایه‌ای برای توسعه سرویس‌های آینده، مهاجرت به فضای ابری و پیاده‌سازی فناوری‌هایی مانند هوش مصنوعی و اینترنت اشیا فراهم می‌کند. از این رو، نگاه به طراحی شبکه باید فراتر از نصب تجهیزات باشد و به‌عنوان بخشی از استراتژی کلان سازمان در نظر گرفته شود.

رعایت دقیق اصول طراحی شبکه کامپیوتری به سازمان‌ها کمک می‌کند تا زیرساختی پایدار، مقیاس‌پذیر و هوشمند ایجاد کنند؛ شبکه‌ای که در برابر تغییرات فناوری مقاوم است و امکان رشد مداوم را بدون نیاز به بازطراحی فراهم می‌کند. در نتیجه، طراحی شبکه دیگر صرفا یک کار فنی نیست، بلکه ابزاری راهبردی برای تضمین پایداری و رقابت‌پذیری سازمان در آینده دیجیتال است.
