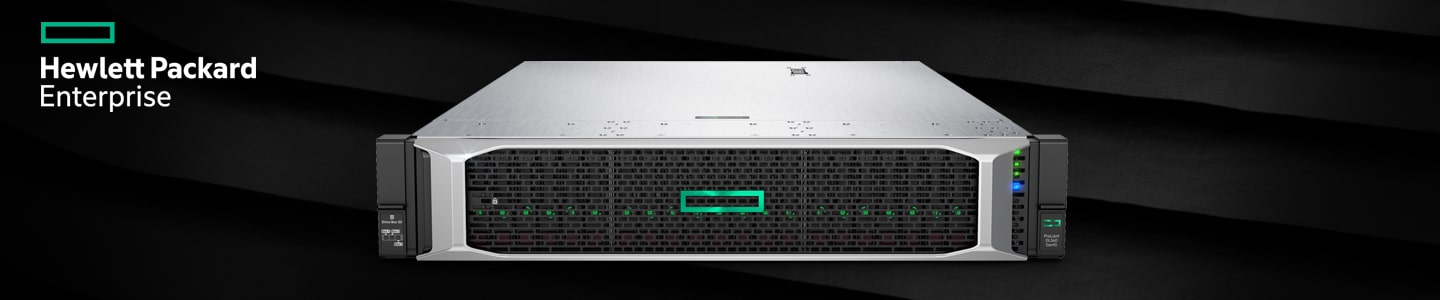

سرور اچ پی ای DL560 Gen10

سرور HPE ProLiant DL560 Gen10 یک سرور متراکم، با چهار سوکت (۴S) برای اتصال پردازنده های قدرتمند، مقیاس پذیر با عملکرد بالا و با قابلیت اطمینان می باشد که تمامی این خصوصیات تنها در یک شاسی ۲U ارائه شده است. سرور DL560 G10 با پشتیبانی از نسل دو پردازنده های مقیاس پذیر Intel Xeon توانسته تا ۶۱% عملکرد بیشتر پردازنده و ۲۷% Core بیشتر نسبت به نسل قبل، قدرت پردازش بیشتر تا ۶ ترابایت حافظه سریعتر (Faster Memory)، ارائه ۸ اسلات PCIe 3.0 برای عملکرد بهتر در I/O، حداکثر ۱۲ ترابایت حافظه پایدار (Persistent Memory) اچ پی در کنار هوشمندی و سادگی مدیریت اتوماتیک توسط نرم افزارهای HPE OneView و HPE iLO 5 فراهم آورد.

سرور پرولینت DL 560 G 10، برای حجم های کاری حساس (Critical)، مجازی سازی، ترکیب چند سرور و کلاسترینگ، دیتابیس، Business Processing و اپلیکیشن های Data-intensive که نیازمند به استفاده از ۴ سی پی یو و فضای دیتا سنتر و عملکرد مناسب و بالا هستند، ایده آل است.

مشخصات کلیدی سرور رکمونت ProLiant DL560 Gen10

  • دی ال ۵۶۰ از نسل اول و دوم پردازنده های اینتل زئون مقیاس پذیر پشتیبانی میکند، سری Gold 6100/6200 و Platinum 8100/8200 در هر دو نسل پردازنده. در نسل دوم خانواده Intel® Xeon® Scalable processor با افزایش حداکثری ۷% در عملکرد هر هسته، نسبت به نسل اول، و با سرعت حافظه تا ۲۹۳۳ MT/s مواجه می شوید.
  • در هر دو سری خانواده پردازنده های Intel Xeon Scalable Processor مدل های Platinum 81XX/82XX و Gold 61XX/62XX و ۵۱XX/52XX از تکنولوژی های Turbo Boosting و Hyper-Threading استفاده شده است.
  • HPE Persistent Memory انعطاف پذیری قابل توجهی را برای استفاده به عنوان حافظه Dense Memory (حافظه متراکم) یا ذخیره سازی سریع با استفاده از حافظه پایدار Intel® Optane™ DC فراهم میکند و ظرفیت حافظه Per-socket، تا ۰ TB افزایش یافته است.
  • ویژگی های امنیتی پیشرفته در iLO 5 مانند؛ قفل پیکربندی سرور، داشبورد امنیتی iLO و Workload Performance Advisor بهبود چشمگیری داشته است.
  • تکنولوژی HPE InfoSight که نرم افزار و ابزاری برای تجزیه و تحلیل و مبتنی بر کلود می باشد، قبل از تاثیر گذاری مشکلات و خطاها آنها را پیش بینی و از بروز آنها جلوگیری میکند.
  • بهینه سازی Segment پردازنده ها (Segment-optimized processors) که انعطاف پذیری و عملکرد بهتر را برای ورک لود های خاص ارائه می کند. برای اطلاعات بیشتر به مقاله خانواده پردازنده های مقیاس پذیر اینتل زئون مراجعه کنید.
  • پشتیبانی از حداکثر ۴۸ اسلات حافظه DIMM که از حداکثر ظرفیت ۶ ترابایت برای ۲۹۳۳ MT/s DDR4 SmartMemory پشتیبانی میکند. DDR4 SmartMemory ضمن کاهش Data Loss و Downtime باعث افزایش در کارایی Workload و صرفه جویی در انرژی گشته است.
  • پشتیبانی از ۱۲ ترابایت حافظه ماندگار HP که با DRAM کار میکند و حافظه سریع تر، ظرفیت را بالاتر برده و مقرون به صرفه تر شده و قابلیت محاسبات برای Memory Intensive Workload مانند؛ مدیریت ساختاری داده ها و تجزیه و تحلیل ها افزایش یافته است.
  • بالا بردن عملکرد توسط Server Tuning، سرور DL560 G10 را به سطح بالاتری ارتقاء می دهد. Workload Performance Advisor توصیه هایی برای تنظیمات سرور در حالت Real-time که توسط تجزیه و تحلیل هایی که بر روی منابع سرور انجام شده ارائه می دهد. این اطلاعات بر اساس ویژگی های Tuning موجود؛ Workload Matching و Jitter Smoothing بوجود آمده است.
  • پشتیبانی از ۲۴ عدد SFF با درگاه SAS\SATA و تا ۱۲ عدد درایوهای NVMe در یک Cage منعطف.
  • پشتیبانی از ۸ اسلات PCIe 3.0 برای کارهای پردازشی مانند کارت گرافیک ها (GPU) و کارت های شبکه که باعث افزایش پهنای باند و افزایش کارایی در I/O می شود.
  • پشتیبانی از حداکثر ۴ عدد منبع تغذیه Flexible Slot HPE 800W/1600W با کارایی ۹۶% که امکان پیکربندی Higher Power Redundant و ولتاژهای انعطاف پذیر و متنوع را ارائه کرده است. این اسلات ها توانایی trade-off بین منبع تغذیه به صورت ۲+۲ یا استفاده به عنوان اسلات های اضافی PCIe را فراهم میکنند.
  • امکان انتخاب آداپتورهای HPE FlexibleLOM طیف وسیعی از Networking Bandwidth و Fabric را بین ۱GbE تا ۲۵GbE برای انعطاف پذیری متناسب با نیازها و رشد کسب و کارها ارائه می کند.
  • پشتیبانی از نرم افزارهای مدیریتی اچ پی ای مانند OneView برای مدیریت زیرساخت در سرورها، ذخیره سازی و شبکه.
  • بهره گیری از نرم افزار تحلیلی اچ پی InfoSight که با استفاده از هوش مصنوعی باعث کاهش بروز خطاها و Bottleneck ها بر روی سرور های HP می شود.
  • مجموعه ای از نرم افزارهای شرکت HP که بصورت پیش فرض و قابل دانلود بر روی سرور DL560 G10 برای مدیریت چرخه عمر قرار گرفته است؛ Unified Extensible Firmware Interface (UEFI)، Intelligent Provisioning، HPE iLO 5 برای مانیتورینگ و مدیریت سرورهای نسل ۱۰، HPE iLO Amplifier Pack، Smart Update Manager (SUM) و Service Pack for ProLiant (SPP).
  • پشتیبانی از انواع رم که به مدل CPU استفاده شده در سرور بستگی دارد. DL560 G10 از تمامی حافظه های RDIMM، LRDIMM، NVDIMM و Persistent Memory پشتیبانی می کند.
  • سرور HP DL560 G10 از ۴۸ اسلات Memory که هر پروسسور از ۱۲ اسلات DIMM، ۶ کانال در هر Processor، ۲ DIMM در هر Channel پشتیبانی میکند.
  • همانند دیگر مدل های سرور نسل ۱۰ اچ پی کنترلر HPE Smart Array S100i SR Gen10 SW RAID به صورت پیش فرض بر روی آنها وجود دارد. همچنین بقیه کنترلرها شامل سه دسته بندی؛ کنترلر های Software RAID، Essential RAID و Performance RAID میباشد.
  • پشتیبانی از انواع کارت های شبکه بر روی سرور دی ال ۵۶۰ نسل ۱۰ امکان پاسخ گویی و عملکرد در ۳ سطح Entry، Base و Performance را با توجه به نیاز سازمان و ارتباط شبکه منعطف از ۱ Gb تا ۱۰۰ Gb توسط FlexibleLOM فراهم کرده است.



مشخصات کلیدی و فنی سرور اچ پی ProLiant DL560 G10

پردازنده ها

سرور پرولینت DL560 G10 با پشتیبانی از پردازنده های Intel Xeon سری Platinum (8200,8100) و سری Gold (6200,6100,5200,5100) محاسبات پردازشی را با ۴ سی پی یو در یک فضای متراکم ۲U و تا ۶۱% عملکرد پردازشی بیشتر و ۲۷% هسته بیشتر نسبت به نسل های قبلی ارائه می کند.

پشتیبانی از پردازنده های دارای فناوری Intel Speed Select که همزمان انعطاف پذیری در پیکربندی و کنترل Granular را بر روی عملکرد CPU و VM Density به صورت بهینه شده ای ارائه می دهد و سطح پشتیبانی از virtual machine ها را در هر Host امکان پذیر می سازد.

حافظه یا رم سرور DL560 g10

حداکثر ۴۸ اسلات DIMM، پشتیبانی از حداکثر ۶ ترابایت را با سرعت ۲۹۳۳ MT/s برای حافظه DDR4 HPE SmartMemory فراهم کرده و با بهبود عملکرد بار کاری و صرفه جویی و بهینه سازی مصرف انرژی، باعث کاهش خطا و مدیریت آنها، جلوگیری از Downtime و از دست رفتن اطلاعات می شوند.

حداکثر ۱۲ ترابایت حافظه ماندگار اچ پی ای که با DRAM کار میکند، توانسته سرعت، ظرفیت بالا و مقرون به صرفه بودن مموری را فراهم و قابلیت انجام محاسبات برای Workloadهای فشرده بر روی رم مانند مدیریت ساختاری اطلاعات و آنالیز را افزایش دهد.

در صورت استفاده از پردازنده های نسل دوم اینتل زئون میتوان از ۴۸ ماژول  ۱۲۸ GB LRDIMMبا سرعت ۲۹۳۳ MT/s که حداکثر فضای ذخیره سازی تا ۶TB در اختیارتان می گذارد استفاده کرد. در صورت چیدمان ماژول های رم RDIMM میتوان ۲۴ مموری ۶۴ GB با سرعت ۲۹۳۳ MT/s و حداکثر فضای ذخیره سازی ۱٫۵ TB یا ۴۸ ماژول ۶۴ GB با سرعت ۲۶۶۶ MT/s و حداکثر فضای ۳ TB استفاده نمود.

ماژول های HPE Persistent Memory نیز بر روی سرور DL 560 g10 قابل استفاده می باشد و در صورت استفاده از پردازنده های نسل دوم خانواده اینتل زئون میتوان ۲۴ مموری ۵۱۲ GB با سرعت ۲۶۶۶ MT/s که ظرفیت حداکثری ۱۲TB را در اختیارتان می گذارد استفاده کرد.

در صورت استفاده از پردازنده های نسل اول Intel Xeon میتوان از چیدمان ماژول های رم LRDIMM، RDIMM و NVDIMM (NVMe) استفاده نمود که سرعت ۲۶۶۶ MT/s را در اختیارتان می گذارد. در صورت چیدمان ۴۸ ماژول ۱۲۸ گیگابایت LRDIMM ها میتوان از فضای ۶ ترابایت، چیدمان RDIMMها   به صورت استفاده از ۴۸ ماژول ۳۲ گیگابایت از ظرفیت ۱٫۵ ترابایت و در نهایت چیدمان NVMe Memoryها بصورت ۲۴ ماژول ۱۶ GB میتوان از فضای ۳۸۴ گیگابایت بهره برد.



فضای ذخیره سازی DL560 G10

فضای ذخیره سازی در سرور HPE ProLiant DL560 G10 به صورت نصب درایوهای SFF با درگاه های SAS/SATA و NVMe می باشد که میتواند انواع درایوهای HDD یا SSD استفاده شود. میتوان از چیدمان درایو ها به صورت SFF SATA HDD به تعداد ۲۴ عدد با ظرفیت ۲ TB که ظرفیت ۴۸ TB، SFF SAS HDD به تعداد ۲۴ عدد ۲٫۴ TB و ظرفیتی برابر ۵۸ TB بهره برد. در صورت چیدمان درایو های SFF SATA SSD به تعداد ۲۴ عدد ۷٫۶۸ TB ظرفیت ۱۸۴ TB و درایوهای SFF SAS SSD چیدمان ۲۴ عدد ۱۵٫۳ TB ظرفیت حداکثر ۳۶۷ TB در اختیار دارید. در صورت کانفیگ SFF NVMe SSD میتوان تا ۱۲ عدد ۱۵٫۳۶ TB که حداکثر ظرفیت ۱۸۴ TB را فراهم میکند  در اختیار داشت.



کارت شبکه های DL560 G10

پشتیبانی از انواع کارت های شبکه بر روی سرور دی ال ۵۶۰ نسل ۱۰ امکان پاسخ گویی و عملکرد در ۳ سطح Entry، Base و Performance را با توجه به نیاز سازمان و ارتباط شبکه منعطف از ۱ Gb تا ۱۰۰ Gb توسط FlexibleLOM فراهم کرده است.

Entry Model

HPE Ethernet 1 Gb 4-port FLR-T I350-T4V2 Adapter

Base Model

HPE FlexFabric 10 Gb 2-port FLR-SFP+ 57810S Adapter10GbE

HPE Ethernet 10 Gb 2-port FLR-T BCM57416 Adapter

Performance Model

HPE Ethernet 10/25 Gb 2-port FLR-SFP28 MCX4121A-ACFT Adapter

HPE Ethernet 10/25 Gb 2-port FLR-SFP28 BCM57414 Adapter

کنترلر های شبکه سرور دی ال ۵۶۰ نسل ۱۰

همانند دیگر مدل های سرور نسل ۱۰ اچ پی از کنترلر HPE Smart Array S100i SR Gen10 SW RAID که به صورت پیش فرض بر روی آنها وجود دارد و شامل سه دسته بندی؛ کنترلر های Software RAID، Essential RAID و Performance RAID می شود که در زیر مدل های هر دسته معرفی شده است.

Software RAID

HPE Smart Array S100i SR Gen10 SW RAID

Essential RAID

HPE Smart Array E208i-a SR G10 LH Controller

HPE Smart Array E208i-p SR Gen10 Controller

HPE Smart Array E208e-p SR Gen10 Controller

Performance RAID

HPE Smart Array P408i-a SR G10 LH Controller

HPE Smart Array P408i-p SR Gen10 Controller

HPE Smart Array P408e-p SR Gen10 Controller

HPE Smart Array P816i-a SR G10 LH Controller

HPE Smart Array P824i-p MR Gen10 Controller





منبع تغذیه DL560 نسل ۱۰

پشتیبانی از حداکثر ۴ عدد منبع تغذیه Flexible Slot HPE 800W/1600W با کارایی ۹۶% که امکان پیکربندی higher power redundant و ولتاژهای انعطاف پذیر و متنوع را ارائه کرده است. این اسلات ها توانایی trade-off بین منبع تغذیه به صورت ۲+۲ یا استفاده به عنوان اسلات های اضافی PCIe را فراهم میکنند.

پاورهای ۸۰۰W هات پلاگین کارایی تا ۹۴% و ۹۶% ارائه می کند و ورودی های برق -۴۸VDC و ۲۲۷VAC/380VDC پشتیبانی میکند و باید به صورت ۴ اسلات PSU با ولتاژ ۸۰۰ Flex استفاده شود. منبغ تغذیه هالوژنی ۱۶۰۰W کارایی ۹۴% ارائه میکند و ورودی برق ۲۰۰VAC-240VAC high line voltage را پشتیبانی میکند.
