سرور HP DL380 Gen10، مشخصات و بررسی تخصصی

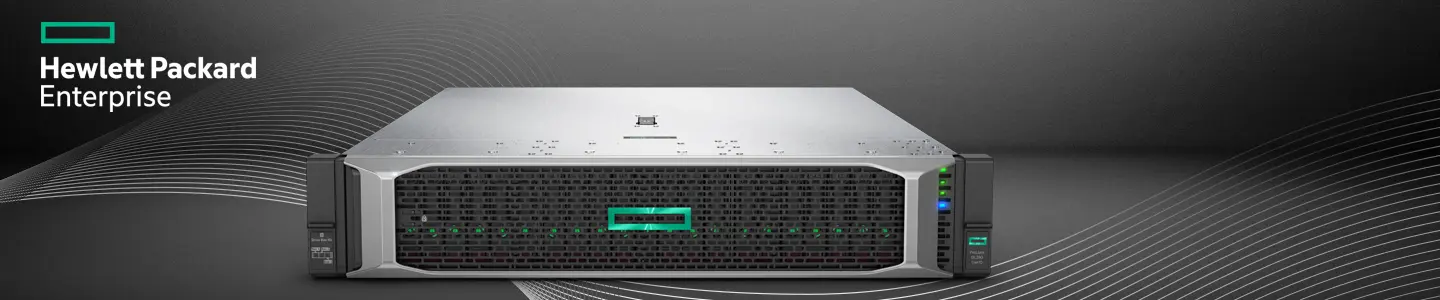

سرور اچ پی ای DL380 G10

انعطاف پذیری بی نظیر در ذخیره سازی، پشتیبانی از Containers، کلود، مجازی‌ سازی و اپلیکیشن‌های بیگ‌ دیتا



پرفروش ترین سرور در میان سرورهای HPE، پرولیانت دی ال ۳۸۰ جی ۱۰، از سازگاری فوق العاده ای برای لود کاری بالا و استفاده در کسب و کارهای مختلف برخوردار است. این سرور DL380 Gen10 ایمن ۲P 2U با عملکردی در سطح جهانی، مناسب و انعطاف پذیر برای مقیاس پذیری و گسترش زیرساخت طراحی شده است و این امکان را فراهم می سازد در محیط های مختلف از جمله کانتینر تا کلاد برای Big Data ایده آل باشد.

HPE DL380 G10 سروری است که از دو پردازنده‌ پشتیبانی می کند، که نسبت به نسل قبلی خود، سرور DL380 G9 ارتقا و جهش چشمگیری داشته است. این سرور با پشتیبانی از پردازنده‌های Intel Xeon Scalable ، تا ۷۱ درصد افزایش بهره وری و کارآیی و ۲۷ درصد افزایش در تعداد هسته ها را در اختیار کاربران قرار داده است. نسل ۱۰ سرورهای DL380 با در اختیار داشتن حافظه‌های ۲۹۳۳MT/s DDR4،۲۶۶۶ MT/s DDR4 که ۱۱ درصد نسبت به حافظه های HPE 2400 MT/s سرعت بیشتری دارند، میزان ۳ ترابایت SmartMemory را پشتیبانی می‌کند. این سرورها از ۱۲Gb/s SAS و تعداد ۲۰ اسلات NVMe به علاوه طیف وسیعی از گزینه های Compute پشتیبانی می‌کند.



راهنمای مطالعه:

• مشخصات کلیدی سرور رکمونت ProLiant DL380 Gen10
• جدول مقایسه ای نسل های ۸، ۹، ۱۰ سرور DL380
• مشخصات فنی DL380 G10
• انواع شاسی ها در سرور اچ پی مدل DL380 G10
• انواع پردازنده ها در سرور DL380 Gen10
• حافظه یا Memory در DL380 g10
• رایزرها در سرور DL380 G10
• فضای ذخیره سازی در سرور دی ال ۳۸۰ نسل ۱۰
• کنترلر های حافظه
• کارت شبکه و اسلات های PCIe در سرور DL380 Gen10
• سیستم های عامل و نرم افزارهای مجازی سازی برای سرورهای پرولیانت





تغییرات جدید سرور رکمونت DL380 نسل۱۰:

• پشتیبانی از نسل دوم سری Xeon سی پی یو های مقیاس پذیر اینتل
• پشتیبانی از دستگاه بوت سیستم عامل NS204i NVMe با رابط PCIe3
• پشتیبانی از NVMe های PE8030 Mixed Use در ظرفیت های (۸۰۰GB, 1.6TB, 3.2TB و ۴TB)
• پشتیبانی از NVMe های Read-intensive PE8010 در ظرفیت های ۹۶۰GB, 1.92TB, 3.84TB و ۶۸TB)
• HPE Trusted Supply Chain جدید
• درایو های SFF Read-Intensive SAS SSD (960GB/1.92TB/3.84TB/7.68TB)
• درایو های SFF Mixed-Use SAS SSD (960GB/1.92TB/3.84TB)
• درایوهای LFF Mixed-Use SAS SSD (1.92TB)



مشخصات کلیدی سرور رکمونت ProLiant DL380 Gen10:

• با استفاده از پیشنهاد جدید شرکت اچ پی به نام HPE Trusted Supply Chain، قبل از Boot سیستم عامل، عملیات و برنامه های حساس سرور مربوط به بوت بصورت ایمن اجرا می شوند.
• پشتیبانی از نسل دوم خانواده Scalable Processor های اینتل زئون.
• حداکثر ۷ کارت گرافیک جدید NVIDIA Tesla T4 16GB شتاب در محاسبات یا ۷ عدد شتاب دهنده Xilinx Alveo U50 در یک فضای ۲ یونیت رک، مناسب برای؛ مجازی سازی ، HPC ، یادگیری ماشین ، دسکتاپ مجازی ، رندرینگ ، اینترفیس، ورک استیشن مجازی و Deep Learning.
• مدل های سرور Networking Choice (NC) انعطاف پذیری بیشتری را در انتخاب شبکه اصلی فراهم می کنند.
• HPE Persistent Memory یا حافظه پایدار، انعطاف پذیری قابل توجهی را برای استفاده به عنوان حافظه متراکم (Dense Memory) یا ذخیره سریع با استفاده از Intel® Optane ™ DC Memory فراهم می کند و ظرفیت حافظه در هر سوکت را تا ۳٫۰ TB فراهم می کند.
• بهبود در امنیت با iLO 5 ؛ قفل پیکربندی سرور، داشبورد امنیتی iLO و Workload Performance Advisor.
• تکنولوژی hpe Infosight تجزینه تحلیل مبتنی بر Cloud را برای پیش گیری و پیش بینی مشکلات به صورت مستمر ارائه داده است.
• تامین امنیت سرور با استفاده از Silicon Root of Trust
• پشتیبانی از جدیدترین نسل پردازنده های اینتل Processor Scalable Family (Platinum,Gold,Silver,Bronz)
• پشتیبانی از UEFI Secure Boot
• قابلیت جدید پیکر بندی ماژولار تا حداکثر ۳۰ هارد درایو SFF، ۱۹ LFF یا ۲۰ NVMe با پشتیبانی از Double Wide GPU.
• بهره گیری از کنترلر داخلی ۱۲ گیگابیتی Dynamic Smart Array S100i برای نیازهایی همچون بوت، داده و رسانه، برای محیط های متفاوت و امکان عملکرد در هر دو حالت SAS و کارت های HBA.
• بهره وری از تکنولوژی Intelligent System Tuning.



جدول مقایسه ای نسل های ۸، ۹، ۱۰ سرور DL380



مشخصات فنی DL380 G10

مقایسه نمای جلویی از شاسی SFF و LFF سرور ProLiant DL380 Gen10





1. Quick removal access panel
2. Optional Universal Media bay. 2 USB 2.0 and Display port standard (8 SFF bay or 6 SFF+2NVMe or 8NVMe optional)
3. Optional Optical drive. Requires Universal Media bay
4. Optional 2 SFF HDD, requires optional Universal Media bay 13. Serial label pull tag
5. Drive Bay 2. NVMe shown (8 SFF, 6SFF+2NVMe or 8 NVMe PCIe SSD optional)
6. ۸ SFF Drive Cage Bay
7. Power On/Standby button and system power LED button 16. Box 1
8. Health LED
9. NIC status
10. UID button
11. iLO Front Service Port
12. USB 3.0
13. Box 3
14. Box 2
15. Optional front display port (Via Universal Media Bay)
16. Optional USB 2.0 (via Universal Media Bay)



1. UID button
2. Health LED
3. NIC status
4. Power On/Standby button and system power LED button
5. Front display port
6. iLO Front Service Port
7. Serial label pull tag
8. Optional optical drive shown (blank as standard)
9. Optional 2 SFF Drive bay, 2 NVMe shown



---

انواع شاسی ها در سرور اچ پی مدل DL380 G10



این سرور با دو مدل کلی شاسی SFF و LFF عرضه میشود که هر کدام بسته به نیاز مشتری با تعداد و گونه های  مختلف هاردها پیکربندی میشود:

• ۸SFF با Media Bay اختیاری و Bayهای اختیاری NVMe یا SFF
• Bay 24 SFF با بِی عقبی ۶SFF اختیاری برای مجموع ۳۰SFF
• ۸LFF با مدیا بی
• ۱۲ LFF با ۴ LFF mid-plane و ۳LFF + 2SFF عقبی اختیاری برای مجموع ۲SFF+19LFF درایو



انواع پیکربندی های مختلف Chassis با توجه به لود کاری مورد نیاز:

• ۸ SFF with optional Universal Media Bay, and optional SFF or NVMe drive bay options
• ۲۴ SFF bay with additional 6SFF rear drive bay option to total 30 SFF drives
• ۸ LFF with Universal Media Bay
• ۱۲ LFF with optional 4 LFF mid-plane and optional 3LFF + 2 SFF rear drive bay to total 19 LFF drives + 2 SFF drives



---

انواع پردازنده ها در سرور DL380 Gen10

در CPU های سرور DL380 و دیگر سرورهای نسل ۱۰ اچ پی از چیپست جدید اینتل مدل C621 استفاده شده است که بهره گیری از پردازنده های اینتل سری Scalable را فراهم میکنند. پردازنده های مقیاس پذیر نسل اول Intel Xeon که برای سرورهای DL 380 قابل استفاده است شامل مدل های؛ Platinum 8100، Gold 6100 و ۵۱۰۰، Silver 4100 و Bronze 3100 می باشد. نسل دوم Scalable Processorها شامل مدل های Platinum، Gold، Silver و Bronze می باشد و تنها رقم دوم هر مدل CPU در نسل دوم پردازنده ها از عدد ۱ به عدد ۲ تغییر یافته است. بر اساس نوع Load کاری فاکتورهایی مانند: تعداد Core، فرکانس، Cache میتواند بر انتخاب سی پی یو تاثیر بگذارد. میزان هسته در پردازنده های نسل دوم بین ۴ تا ۲۸ Core می باشد که هر چه تعداد هسته افزایش یابد (در صورت داشتن یک CPU در سرور) واضح است که قدرت پردازشی بالاتر، برای اجرای Containerها و VMها فراهم میکند تا حجم های کاری متنوعی را پوشش دهد. امکان پشتیبانی از دو پردازنده در هر سرور DL380 G10 وجود دارد. برای مطالعه در خصوص تفاوت مجازی سازی و کانتینرها پیشنهاد میکنیم مقاله container چیست؟ کاربرد کانتینرها در سرورها را مطالعه کنید.

تا دو پردازنده از جداول زیر، البته مدل پردازنده های نسل یک و دو، رقم دوم پردازنده تغییر میکند.



جداول مربوط به پردازنده ها:

جدول پردازنده های نسل اول و دوم اینتل زئون مقیاس پذیر؛ پلاتینیوم



جدول پردازنده های نسل اول و دوم اینتل زئون مقیاس پذیر؛ گلد



جدول پردازنده های نسل اول و دوم اینتل زئون مقیاس پذیر؛ سیلور



جدول پردازنده های نسل اول و دوم اینتل زئون مقیاس پذیر؛ برنز



تعریف پسوندها در نام های پردازنده ها:

L :Large Memory Tier، پشتیبانی از ۴٫۵ ترابایت حافظه به ازای هر پردازنده

M :Medium، پشتیبانی از ۲ ترابایت حافظه به ازای هر پردازنده نسل ۲ و۱٫۵ ترابایت حافظه برای پردازنده های نسل ۱

N :NFN Optimized، برای بارهای کاری مجازی سازی شبکه ای

S :Search Optimized، برای بارهای کاری مربوط به جستجو

U :1 Socket Optimized، مناسب برای پیکربندی سیستم با ۱ پردازنده

V :VM Optimized، مناسب برای پشتیبانی از ماشینهای مجازی بیشتر به ازای هر HOST

Y :Speed Select، برای بالا بردن فرکانس پایه هنگامیکه هسته های کمتری فعال هستند.



---

حافظه یا Memory در DL380 g10

بطور کلی در سرور های اچ پی مدل DL380 G10 حافظه های RDIMM(Load-Reduced Memory)، LRDIMM(Registered Memory)، NVDIMM(Non-volatile Dual In-line Memory) و Scalable Persistent Memory پشتیبانی میشوند که در جدول زیر به آنها اشاره شده است:



در صورتی که بر روی سرورهای HPE DL380 G10 از ۲۴ ماژول رم ۱۲۸ GB LRDIMM استفاده شود تا ۳ ترابایت فضای ذخیره سازی در اختیارتان قرار می دهد. LRDIMMها از Density بیشتری نسبت به RDIMMها برخور دارند و دارای تراشه بافر مموری (MB) می باشد که این ویژگی موجب کاهش و به حداقل رساندن بار در بخش مموری باس سرور می شود.

برای آشنایی بیشتر با انواع تکنولوژی های بکار رفته و مقایسه هر مموری به مقاله بررسی حافظه های NVDIMM و Scalable persistent memory و تفاوت ماژول های رم LRDIMM و RDIMM؛ کدام یک مناسب تر است؟ مراجعه کنید.

باید اشاره کرد که Memory Buffer باعث کاهش Clock، Command و Address و داده در لود می شوند که این خود  بر سرعت بیشتر حافظه تاثیر گذار است. LRDIMM ها برای دیتا سنترها، رایانش ابری و محیط های محاسباتی پیچیده (HPC) مناسب می باشند.

HPE DDR4 SmartMemory عملکرد، کارایی و اطمینان عالی را ارائه می دهد و انتخابی گسترده برای راهکارهای حافظه سرور مانند سازگاری، ظرفیت و پهنای باند برای مدیریت Workload بر روی سرورهای پرولینت نسل ۱۰ فراهم کرده است. بر روی DRAM ها آزمایشات دقیقی صورت گرفته تا بتوانند ویژگی های عملکرد حافظه طولانی، سازگاری و بهینه شدن، که برای سرورهای نسل ۱۰ مورد نیاز است را فراهم کنند.

اچ پی ای SmartMemory برای مجازی سازی، cloud computing و اپلیکیشن هایی که با اطلاعات زیادی در پایگاه های داده نیازمند به ظرفیت و Uptime بالاتر می باشند مناسب هستند.

در صورتی که از چیدمان ماژول های رم NVDIMM بر روی سرور DL380 G10 استفاده شود، حداکثر ۱۲ اسلات ماژول ۱۶ گیگابایتی که ظرفیت ۱۹۲ گیگابایت را فراهم میکند، قابل استفاده می باشد. برای آشنایی بیشتر با چیدمان DIMM ها بر روی سرور های نسل ۱۰ به مقاله پیکر بندی حافظه رم در سرور HPE ProLiant DL Generation 10 مراجعه کنید.

ماژول های Persistant Memory نیز بر روی سرورهای دی ال ۳۸۰ نسل ۱۰ پشتیبانی می شوند که در صورت بهره گرفتن از حداکثر ۵۱۲ گیگا بایت در ۱۲ اسلات سرور  همراه با سی پی یو Intel Optane، ظرفیت ۶TB در اختیارتان قرار میدهد.

بر روی سرورها نمی توان از ترکیب همزمان هر دو نوع حافظه LRDIMM و RDIMM استفاده نمود.



---

رایزرها در سرور DL380 G10

در این سرور، از ۳ مدل رایزر Primary، Secondary و Tertiary پشتیبانی میشود که در جداول زیر به آنها اشاره شده است. بسته به نوع شاسی، هاردها و تعداد آنها میتوان از رایزرهای مختلف استفاده کرد. همچنین رایزرهای مخصوص اس اس دی های M2 نیز موجود می باشد. برای اطلاعات بیشتر میتوانید به لینک زیر مراجعه بفرمایید:



Expansion Slots و جداول  Primary Riser، Secondary Riser، Tertiary Riser

---

فضای ذخیره سازی در سرور دی ال ۳۸۰ نسل ۱۰

در طراحی سرور dl380 نسل۱۰ از پیکربندی Modular Drive Bay استفاده شده است که انعطاف پذیری و سازگاری برای استفاده از انواع فضای ذخیره سازی HDD/SSD را فراهم می کند. امکان پشتیبانی از حداکثر ۱۹ عدد درایو LFF و ۲۰ عدد درایو NVMe وجود دارد، البته باید ذکر کرد که برای استفاده و نصب درایوهای بیشتر چه به صورت LFF و SFF نیاز به Drive Cage می باشد.



ماکزیمم (حداکثر) فضای  ذخیره سازی داخلی در سرور دی ال ۳۸۰ نسل ۱۰:

دستگاههای ذخیره سازی داخلی

درایو نوری:

در مدل های Performance بصورت استاندارد روی دستگاه قرار دارد.

استفاده از (DVD ROM, DVD-RW) اختیاری می باشد.

درایوها: بصورت استاندارد روی سرور قرار نمی گیرند.

منبع تغذیه:

• HPE 500W Flex Slot Platinum (تا ۹۴% کارایی)
• HPE 800W Flex Slot Platinum (تا ۹۴% یا ۹۶% کارایی)
• HPE 1600W Flex Slot Platinum (تا ۹۴% کارایی)



---

کنترلر های حافظه

این سرور بطور معمول با یک کنترلر P408i-a SR پیکربندی شده است که بسته به درخواست مشتری قابل تغییر است. همچنین این سرور دارای یک RAID نرم افزاری بصورت استاندارد میباشد.

کنترلر نرم افزاری که بر روی سرور DL380 G10 وجود دارد، کنترلر HPE Smart Array S100i SR Gen10 SW Raid میباشد که امکان استفاده از هارد با پورت SATA را فراهم میکند. برای آشنایی بیشتر با این تکنولوژی به کنترلرهای نسل Smart Array 10 اچ پی ای در بخش تکنولوژی های اچ پی مراجعه کنید. کنترلر Smart Array S100i از ۱۴ پورت SATA، که ۱۲ پورت در دسترس و ۲ پورت برای M.2 استفاده می شود پشتیباتی میکند. همچنین میتوان از ۸ دستگاه SATA در این کنترلر استفاده نمود که برای این منظور به SAS 3POS Cable Kit نیاز است. Software RAID برای Smart Array S100i SR بصورت پیش فرض غیرفعال بوده و در صورت نیاز باید فعال شود.



Essential RAID Controller

• HPE Smart Array E208i-a SR Gen10 Controller
• HPE Smart Array E208i-p SR Gen10 Controller
• HPE Smart Array E208e-p SR Gen10 Controller



Performance RAID Controller

• HPE Smart Array P408i-a SR Gen10 Controller
• HPE Smart Array P408i-p SR Gen10 Controller
• HPE Smart Array P408e-p SR Gen10 Controller
• HPE Smart Array P816i-a SR Gen10 Controller



---

کارت شبکه و اسلات های PCIe در سرور DL380 Gen10

امکان استفاده از ۸ اسلات PCIe 3.0 بر روی سرور اچ پی ای DL380 G10 وجود دارد و برای فعال سازی هر ۸ Slot به دو رایزر Optional نیاز میباشد که Riser دوم نیاز به نصب CPU در کانفیگ سرور hp dl380 g10 دارد. بر روی سرور Embedded 4 x1GbE قرار گرفته است و امکان انتخاب FlexibleLOM و Bandwidth مناسب شبکه از ۱GbE تا ۴۰GbE یا fabric با کارت PCIe فراهم گشته است.

برای انجام محاسبات با کارایی بیشتر و کارهای گرافیکی پیچیده، server اچ پی DL380 میتواند از ۵ کارت گرافیکی Single-wide یا ۳ کارت Double-wide GPU، بسته به کارایی مورد نظرتان، پشتیبانی کند. همچنین Expansion Cardها میتوانند I/O را افزایش دهند، از کارت گرافیکی پشتیبانی کنند و HPC را ممکن می سازند و فضای ذخیره سازی اینترنال و اکسترنال بیشتری در اختیارتان قرار دهند.



سیستم های عامل و نرم افزارهای مجازی سازی برای سرورهای پرولیانت



Operating Systems and Virtualization Software Support for ProLiant Servers

۲^nd Generation Intel® Xeon® Scalable Processor Family

• Windows Server 2019: Essentials, Standard, Datacenter
• Windows Server 2016: Essentials, Standard, Datacenter
• Windows Server 2012 R2: Essentials, Standard, Datacenter
• Microsoft Hyper-V Server: 2012 R2, 2016 & 2019
• VMware vSphere 6.0 U3, 6.5 U2 through U.3 & 6.7 U1 through U3, 7.0
• ClearOS: 7.6; ClearVM: 2.0
• Red Hat Enterprise Linux (RHEL)6 w/ Kbase, 8.0
• SUSE Linux Enterprise Server (SLES) 12 SP3, 15 (includes Xen)

۱^st Generation Intel® Xeon® Scalable Processor Family

• Windows Server 2019: Essentials, Standard & Datacenter
• Windows Server 2016 : Essentials, Standard & Datacenter
• Windows Server 2012 R2: Essentials, Standard & Datacenter
• Micrsoft Hyper-V Server: 2012 R2, 2016 & 2019
• VMware vSphere 6.0 U3, 6.5 through U.3 & 6.7 through U3, 7.0
• ClearOS: 7.6; ClearVM: 2.0
• Red Hat Enterprise Linux (RHEL)9, 7.3
• SUSE Linux Enterprise Server (SLES) 11 SP4, 12 SP2 & 15 (includes Xen)
• Ubuntu: 16.04.3 HWE (4.10), 18.04 LTS (4.15.0)
• Oracle Linux: Oracle Linux/UEK 6.9, 7.4; Oracle VM 3.4.4
• Citrix: Hypervisor: 8,0, 8.1, 8.2; XenServer 7.1, 7.4, 7.5, 7.6



---

قیمت سرور HP dl380 g10

با توجه به انعطاف پذیری در پیکربندی و کانفیگ سرور DL380 G10، قیمت ها می تواند متفاوت باشد. مشاوران ما در بخش فروش سرور شرکت نتسا (۷۲۴۰۳ داخلی ۱۰۷) برای راهنمایی در خصوص کانفیگ سخت افزاری (هارد، رم، سی پی یو، کارت شبکه PCIe …) و خرید سرور HP، متناسب با نیاز سازمان شما، آماده ارائه هر گونه راهنمایی و مشاوره فنی می باشند.



---

سوالات متداول

آیا سرور DL380 G10 کانفیگ متنوعی دارد؟

بله. حتی سایر مدل های پرولینت با دارا بودن قیمت و مشخصات متنوع در میان سرورها G10، نتوانستند مانند سرور DL380، آن هم به علت انعطاف پذیری در پیکربندی و بکار گیری انواع سخت افزار و نرم افزار، به پر فروش ترین سرور شرکت اچ پی ای تبدیل شود.

---

سرور dl380gen10 چیست؟

سرور دی ال ۳۸۰ نسل ۱۰(dl380g10) سروریست سازگار برای Workloadهای و محیط های متنوع، با امنیت بالا دارای ۲ پردازنده با قابلیت نسب در فضای Rack تنها ۲ یونیت با ارائه عملکردی بی نظیر در کلاس سازمانی با تعادل مناسب برای توسعه پذیری و مقیاس پذیری متناسب با رشد سازمان ها، می باشد.

---

آیا نسل ۱۰ سرور dl380 برای مجازی سازی و کلود مناسب است؟

با بهره گیری از محبوب ترین سرور HPE در فضای ۲U رکمونت، متناسب برای فضای رک، مشتریان می توانند از یکی از متراکم ترین سیستم عامل های شتاب دهنده / GPU با مجموعه گسترده ای از گزینه های شتاب دهنده بهره ببرند که عملکرد متنوع بارگذاری ابری و بهینه سازی هوش مصنوعی و deep learning را امکان پذیر می کند.
